ЧЕТЫРЕ ШАГА К БЕЗОПАСНОЙ ЭФФЕКТИВНОСТИ

Подробнее

I. Сбор и Анализ
исходных данных

Геолого-структурное и гидрогеологическое картирование откосов в карьере комбинированным способом.

Детальная аэрофотосъёмка откосов карьера дроном с фотограмметрической обработкой съёмки.

Определение свойств выделенных структур,
в том числе по результатам обратного анализа существующих условий.

Подробнее

II. 3К-моделирование

Построение Кинематической Карты Карьера,
отражающей полную картину устойчивости:

Рекомендованная конфигурация откоса:

Угол откоса
Ширина бермы

Оценка устойчивости откоса:

Коэффициент запаса устойчивости
Вероятность обрушения
Уровень риска
Прогнозный объём обрушений

III. Проработка конструктивного борта карьера

На основе 3К-моделирования с учётом эмпирических закономерностей по рейтинговым классификациям массива пород.

IV. Построение оптимального контура бортов карьера

Выполнение поверочных расчётов устойчивости бортов карьера методами предельного равновесия и численного моделирования.

Подробнее

НАШИ УСЛУГИ

Расчёт и оптимизация бортов карьера
Разработка и актуализация геомеханических моделей
QA/QC геотехнических данных, анализ текстурно-структурных особенностей массива и определение геомеханических доменов в трехмерной среде
Классификация устойчивости породного массива с использованием рейтингов:
GSI, Q, S, RMR, MRMR, Qslope, CSMR
Детерминированный и вероятностный кинематический анализ устойчивости откосов карьера и макроблоков, выделенных по крупным геологическим структурам
Оценка прочностных свойств массива и геологических структур, статистический и вариографический анализ, проведение обратного анализа существующих условий
Расчёт свойств отвальной массы и устойчивости откосов отвала с учётом процессов сегрегации и перераспределения напряжений
Геомеханическое обоснование и расчет устойчивых параметров конструктивных элементов систем разработки
Анализ взаимовлияния открытых и подземных горных работ при комбинированной разработке
Расчёт параметров крепления горных выработок с учетом динамических процессов трещинообразования
Семинары, обучение и поддержка специалистов на предприятиях по вопросам международной техники выполнения геомеханических расчётов для открытых, подземных и комбинированных горных работ
Анализ и прогноз сдвижения и обрушения земной поверхности, определение мер охраны объектов на земной поверхности

Наши разработки

Digger slope

Предназначение программного комплекса

Программный комплекс Digger Slope предназначен для анализа устойчивости и оптимизации бортов карьера позволяющий оценить фактические риски и минимизировать технологические затраты при отработке месторождения.

Все расчёты в программе выполняются в строгом соответствии с Федеральными нормами и правилами в области промышленной безопасности «Правила обеспечения устойчивости бортов и уступов карьеров, разрезов и откосов отвалов» 2020 г.

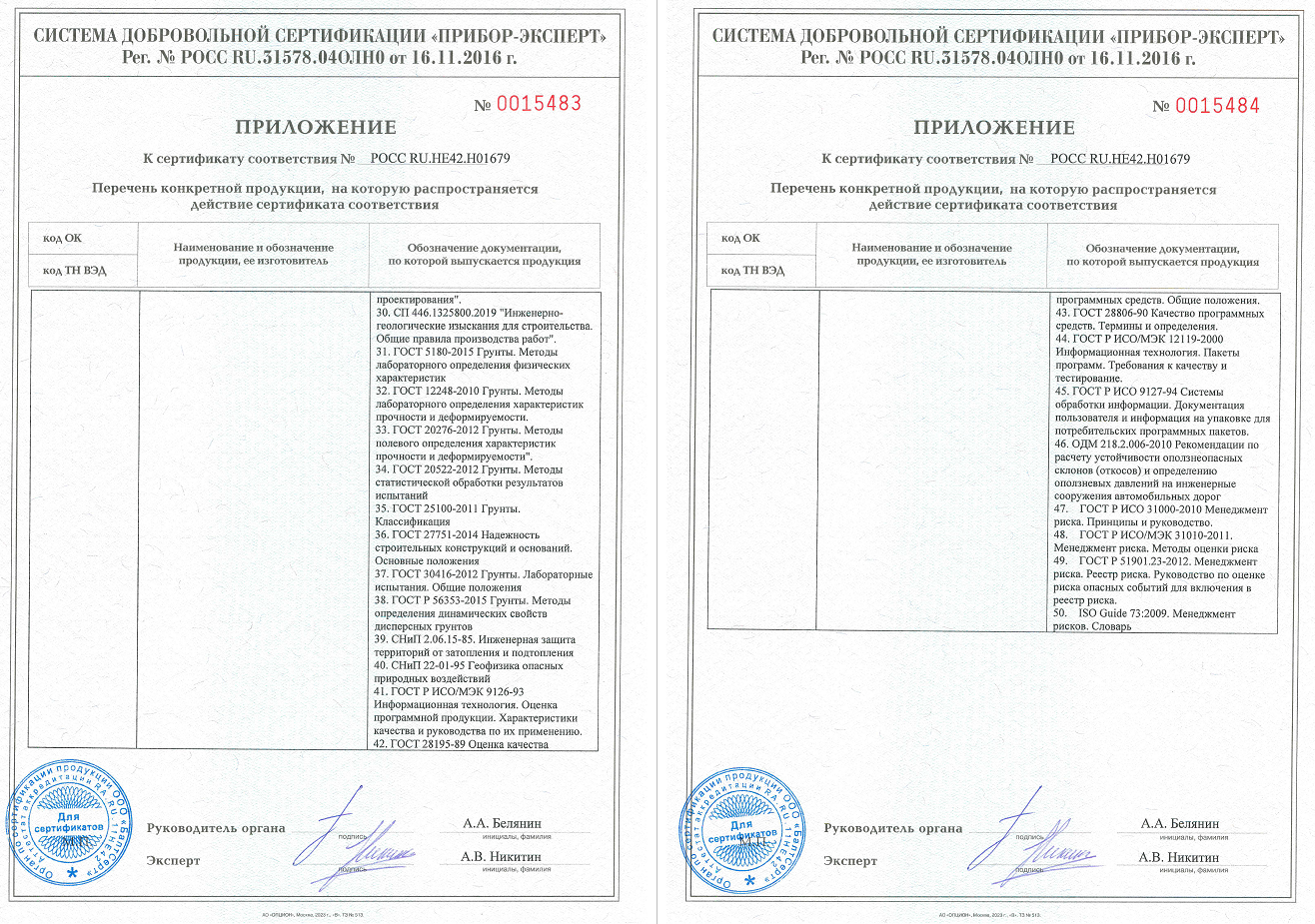

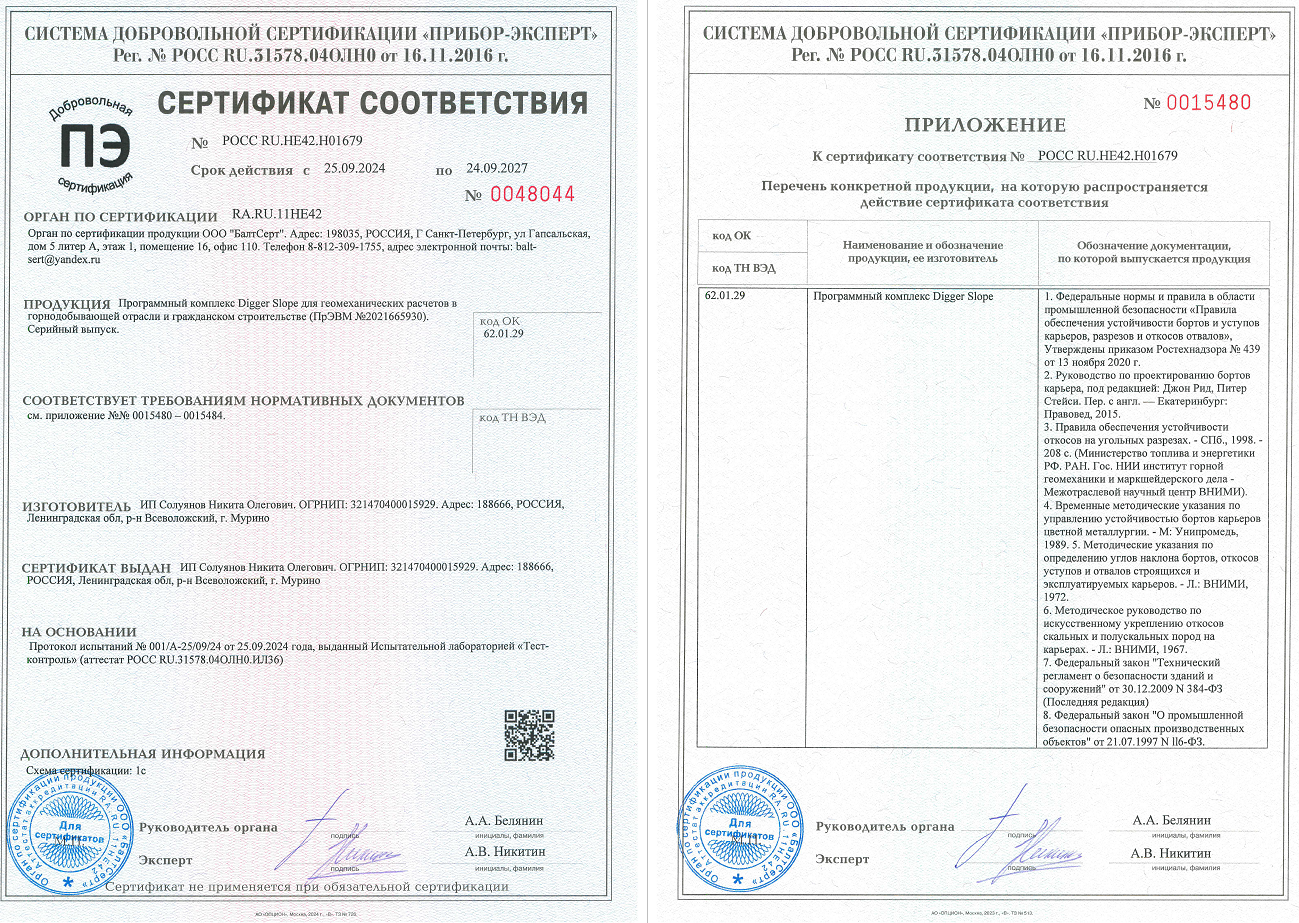

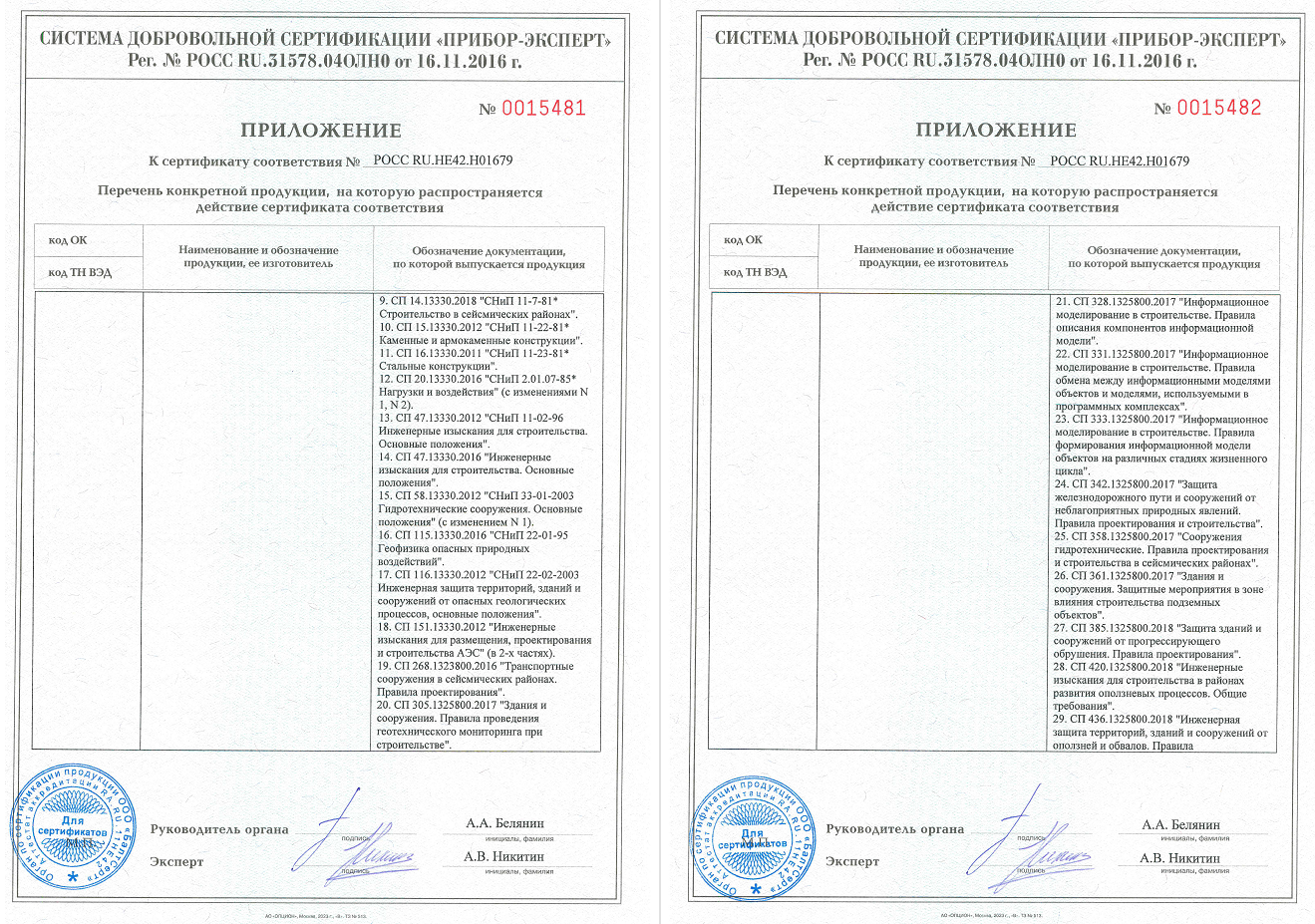

Программа сертифицирована в РОССТАНДАРТе.

Особенности программного комплекса

В программе реализован комплексный кинематический анализ устойчивости откосов на основании детерминированного и вероятностного подходов с учётом:

Доменизации бортов карьера (структурного районирования и литологического строения месторождения),
Гидрогеологических условий,
Сейсмической активности района,
Действия внешних нагрузок.

Расчёт устойчивости производится автоматизировано по заданной сетке положения откоса (угол и азимут падения с заданным шагом).

Программный комплекс позволяет выполнить построение Кинематической Карты Карьера (3К), включающей в себя результаты расчёта:

Рекомендованная конфигурация откоса:

◦ угол откоса,
◦ ширина бермы;

Оценка устойчивости откоса:

◦        коэффициент запаса устойчивости,
◦        вероятность обрушения,
◦        уровень риска;

Прогнозный объём обрушений.

В программе реализована детальная настройка расчётов предохранительной бермы на основе детерминированного и вероятностного подходов с учётом задания свойств поверхности откоса, срока службы бермы, эффективной ширины в зависимости от оборудования, корректировки статистического распределения объёмов обрушений путём отсечения процента самых малых и самых больших значений, снижение радиуса развала пород за счёт опытных данных и эмпирических зависимостей.

Помимо основных видов обрушений (плоское, клиновидное, опрокидывание) программа позволяет выполнить автоматизированный поиск трещины отрыва с детальной настройкой и расчётом критичной дистанции трещины отрыва от бровки откоса.

Масштабируемость каждого вида обрушений задаётся в программе с обеих сторон – ограничения минимальных и максимальных значений выбранных параметров (высота, ширина, объём и вес обрушения, длина трещин и граней). А также фильтр результатов для определённого режима обрушения и диапазона коэффициента запаса устойчивости).

Для калибровки расчётов по фактическим данным отработки месторождения в программном комплексе реализовано проведение обратных расчётов, которые позволяют извлечь практически ценную геомеханическую информацию из фактов происшедших вывалов – данные о сцеплении и угле внутреннего трения по поверхностям ослабления породного массива.

Кинематическая Карта Карьера представима в виде 3D-каркаса карьера, стереограммы или таблицы по секторам ориентации откосов, содержащих результаты расчёта устойчивости откосов карьера.

Предусмотрена автоматическая субдоменизация карьера по устойчивости и определение мер реагирования на прогнозируемые обрушения по заданной матрице рисков.

В программе реализовано проведение эмпирического анализа на основе рейтинговых классификаций Qslope, SMR, MRMR, результаты которого позволяют произвести оценку устойчивости откосов на разных масштабных уровнях (уступ, группа уступов), а также оценить предельный устойчивый генеральный угол борта по методикам Фисенко и Хука.

При расчётах устойчивости есть возможность учёта криволинейности борта в плане.

Для калибровки расчётов по фактическим данным отработки месторождения в программном комплексе реализовано проведение обратных расчётов, которые позволяют извлечь практически ценную геомеханическую информацию из фактов происшедших вывалов – данные о сцеплении и угле внутреннего трения по поверхностям ослабления породного массива.

Результаты расчёта в программном комплексе ориентированы на принятие инженерных решений в процессе проектирования и эксплуатации открытых рудников.

Результаты расчёта в программном комплексе ориентированы на принятие инженерных решений в процессе проектирования и эксплуатации открытых рудников.

Digger Slope включен в Единый реестр российских программ для электронных вычислительных машин и баз данных

Реестровая запись №24973 от 27.11.2024

Системные требования:

Операционная система – Windows 11, 10, 7;
Частота процессора – не ниже 2 GHz;
Объём оперативной памяти – не менее 4 Gb;
Свободное место на диске – не менее 1 Gb;
Разрешение экрана – не менее 1024×768.

Документы

Жизненный цикл ПО

Инструкция по установке

Руководство пользователя

Функциональные характеристики

Стоимость программного обеспечения рассчитывается индивидуально

Демонстрационные материалы

Digger Slope – Презентация на конкурсе МайнДиджитал Майнекс 2022

Digger Slope – Буклет (Россия)

Digger Slope – Презентация Комплексный кинематический анализ в программе

Методологический аппарат

Ссылка на видео

О КОМПАНИИ

Digger – независимая компания, разрабатывающая специализированное программное обеспечение для решения исследовательских, проектных и производственных задач. Мы предоставляем инженерно-консалтинговые услуги горнодобывающим компаниям в области геомеханики для открытых, подземных и комбинированных горных работ.
